Categoria: Gerador

Gerador de Energia Fotovoltaico com potência de 2,26 kWp



Principais recursos do Painel



Célula tipo N

Alta eficiência da célula mesmo em condições de baixa irradiação.

Menor degradação ao decorrer de sua vida útil.

Melhor coeficiente de temperatura.

Tecnologia Multi Busbar

Melhor captura de luz e coleta de corrente para melhorar a confiabilidade e a saída de energia do módulo.



Resistência PID

Excelente garantia de desempenho Anti-PID através de processo de produção em massa otimizado e controle de materiais.



Durabilidade contra condições ambientais extremas

Alta resistência à névoa de sal e amônia.



Melhor garantia na geração

Garantia do produto de 12 anos, garantia de potência linear de 87,4% aos 30 anos



Certificações

Certificado de fábrica ISO9001:2015, ISO14001:2015, ISO45001:2018

Produtos com certificação IEC61730, IEC61215



Dados elétricos

Potência no ponto máximo de potência - 565W

Tensão no ponto máximo de potência - 41,92V

Corrente no ponto máximo de potência - 13,48A

Tensão em Circuito Aberto - 50,60V

Corrente de Curto Circuito - 14,23A

Eficiência = 21,87%

Tolerância de potencias positiva 0~+3%

Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)



Características de temperatura

Coeficiente de temperatura (Pmax) -0.30% / °C

Coeficiente de temperatura (Voc) -0.25% / °C

Coeficiente de temperatura (Isc) 0.046% / °C

Temperatura nominal da célula (NOCT) 45±2°C

Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C

Tensão máxima do sistema 1500VDC

Fusível máximo 25A



Dados mecânicos

Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)

Peso 28kg ± 5 %

Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado

Estrutura Alumínio anodizado

Célula N-Type monocristalina

Caixa de junção Classe de proteção IP68



*Informações do Micro Inversor

Eficiência Máxima 96,5%

Quatro Mppts independentes

Monitoramento Wifi integrado a nível de modulo

Ampla faixa de tensão suportando redes rurais

Capacidade para módulos de 210~600W

Grau de proteção IP67



Dados de entrada:

Tensão máx. de entrada 60 VCC

Faixa de operação MPPT 25~55 VCC

Faixa de tensão operacional 20~60 VCC

Corrente DC por MPPT 13A

Corrente de Curto por MPPT 16A

Rastreadores MPPT 4

Módulos por MTTP 1



Dados de saída

Potência nominal de saída 2KW

Tensão nominal 220V (184V-265V)

Frequência nominal 50, 60Hz

Faixa de frequência 55~65

Corrente máx. de saída 9.6A

Unidades de micro inversor por cabo tronco 3



Monitoramento

Monitoramento por modulo fotovoltaico com WiFi incluso



Atenção ao criar o cabo de extensão entre os módulos e micro inversor, a garantia não cobre danos por inversão de polaridade.



*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS

Área mínima necessária - 10 m²

Peso sobre o telhado - 20Kg/m² (com estrutura)

1 painel fotovoltaico para cada MPPT / Entrada do micro inversor

Trilhos para fixação dos painéis em alumínio



Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.

***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.

O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol



Qual é a diferença entre kW e kWh nos geradores?



kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.



Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).



Atenção os geradores tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.



Quanto esse gerador pode gerar de energia?

Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico

Tamanho de Gerador - Kw * Incidência de irradiação Solar das regiões do Brasil por m2 - kWh/m² * 30 dias = Total de energia que poderá gerar por mês - KWh/ Mês



***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²



O gerador de energia fotovoltaico de 2,26 kWp é composto por:

8 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA

8 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO

1 MICROINVERSOR SOLAR DEYE SUN2000G3-US-220 2KW MONOFASICO 220V 4MPPT MONITORAMENTO

1 CONECTOR DEYE FEMALE CONECTOR AND END CAP CONECTOR FEMEA E TAMPA FINAL

50 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL 50 PRETO

4 PAINEL SOLAR JINKO JKM565N-72HL4-V TIGER NEO 565W 144 CEL. N TYPE MONO 21,87% EFICIENCIA

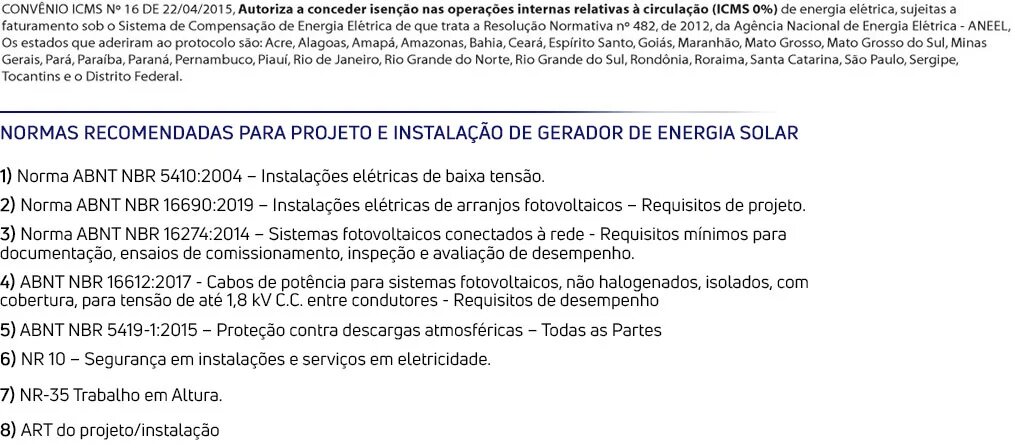

Regulamentação:



A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.



LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.





Peso bruto: 125Kg

Dimensão: 113cm x 110cm x 230cm (Altura x Largura x Comprimento)
